项目名称:中国科举博物馆一期(一区、二区)抗浮锚杆项目
工程地点:南京市秦淮区
项目时间:2014年3月
业主单位:南京夫子庙文化旅游集团有限公司
项目概况:拟建项目位于南京市秦淮区建康路。总建筑面积为24.86 万平方米,由中国科举博物馆、城市展场、文化娱乐配套设施、状元楼前广场等组成。其中:科举博物馆一区主馆为地下四层,局部五层;城市展场为地下四层;二区文化娱乐配套设施为地上三层地下四层建筑。根据场地勘察报告:拟建工程场地地势总体较为平坦,孔口高9.02~9.56m。场地隶属于秦淮河漫滩地貌单元。土质以粉质黏土为主。
本工程采用高压喷射扩大头锚杆作为永久抗浮构件,一期一区共计1003根,锚杆有效长度为16m,锚杆普通锚固段孔径180mm,长度为13m,旋喷扩体段直径为800mm,旋喷扩体长度3m。一期二区共计865根。

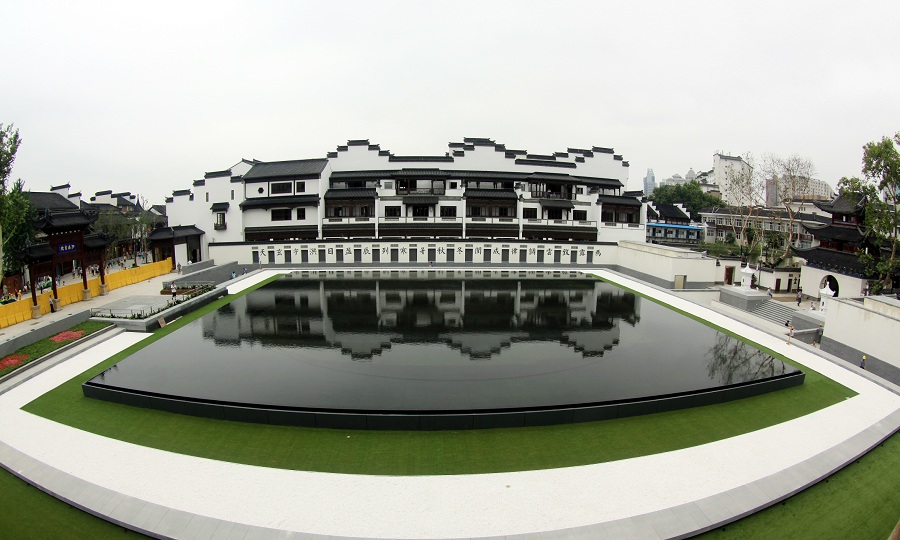

科举博物馆

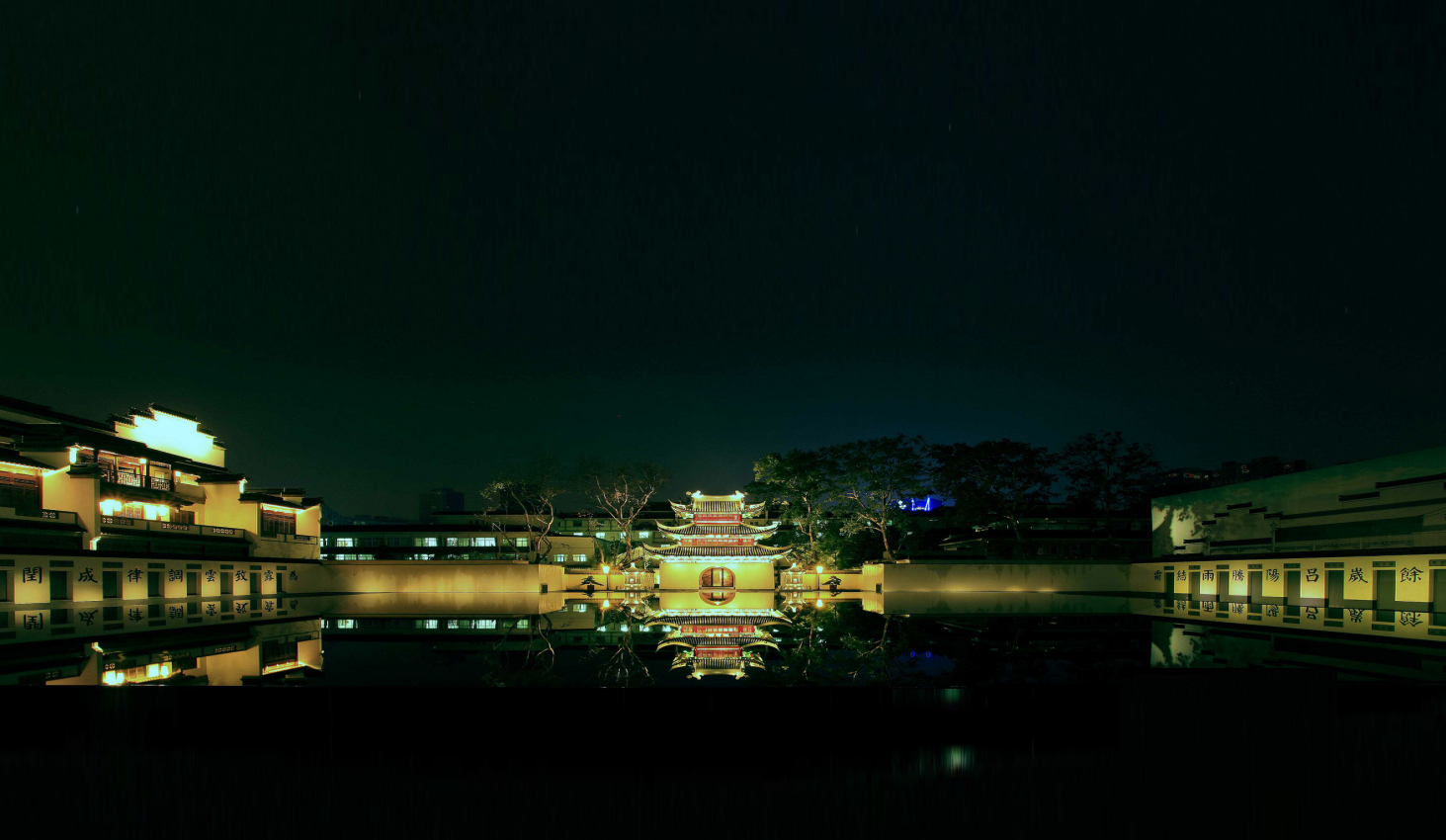

科举博物馆夜景图

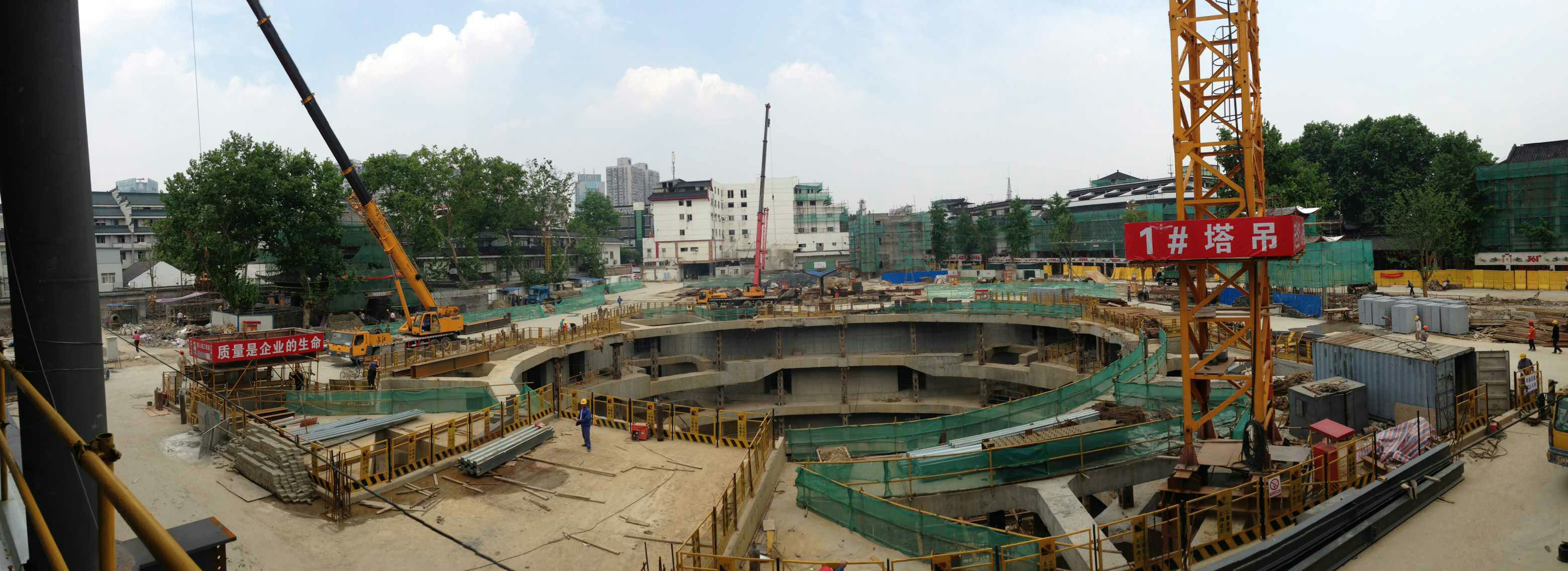

现场施工图

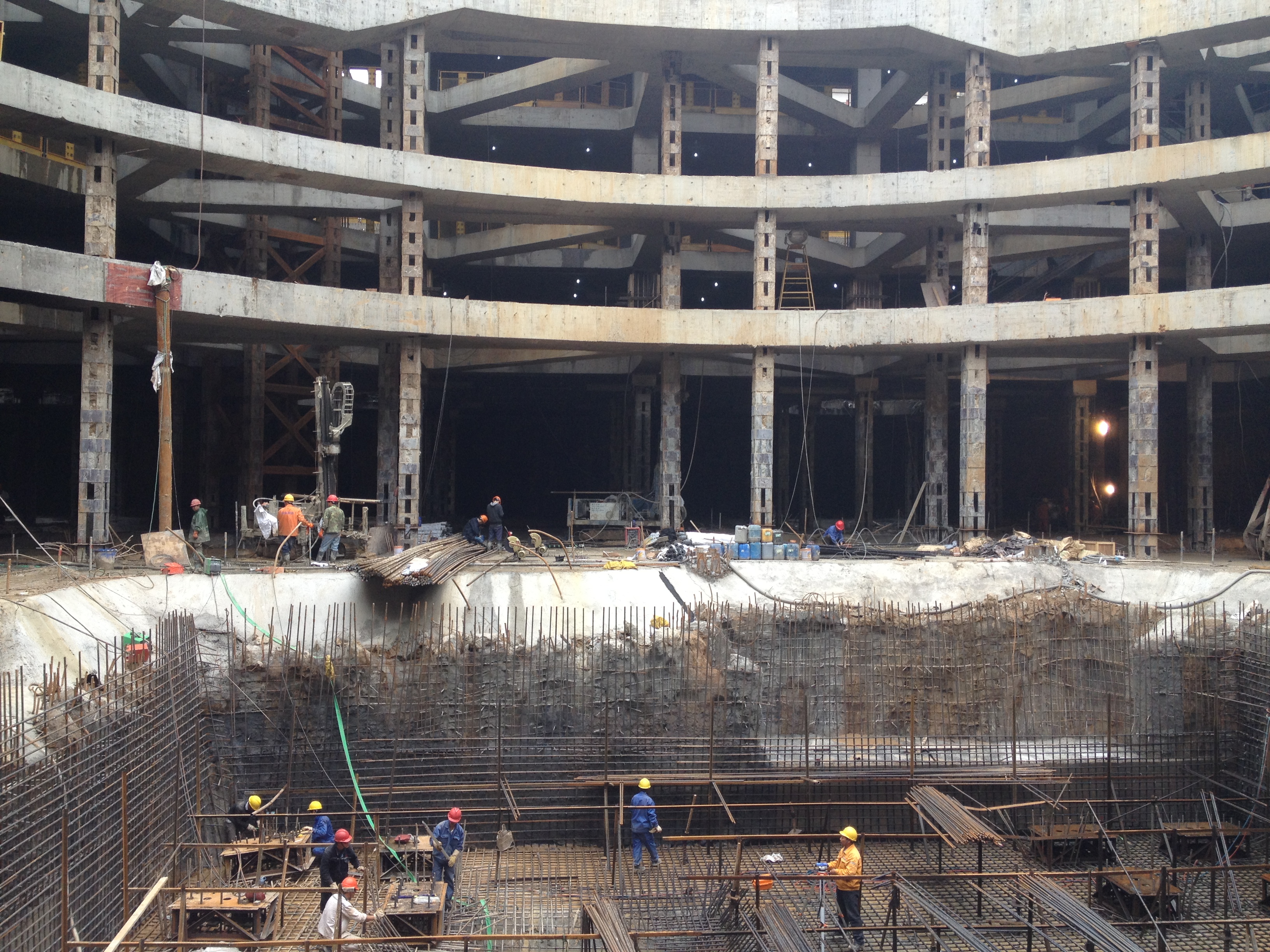

现场施工图
现场施工图
图纸一区:图纸
图纸二区:图纸
